空心角度传感器VTD72K14-多圈

型 号：多圈空心角度传感器VTD72K14

类 型：多圈传感器、绝对值传感器、空心角度传感器、角度传感器、中空传感器、空心编码器

外径：72mm

内径：14mm

安装轴类型：空心

分辨率：15bit/16bit/18bit/19bit/20bit

精度：±0.1°/±0.05°/±0.01°/±0.005°/±0.002°

工作电压：9∽36V

接线方式：输出电缆

通讯接口：RS232C、RS422、RS485、CAN、开关量、电流值、电压值

最高转速：100r/min

防护等级：IP54（可至IP65）

工作温度：-45℃～+70℃

代理品牌：维特森

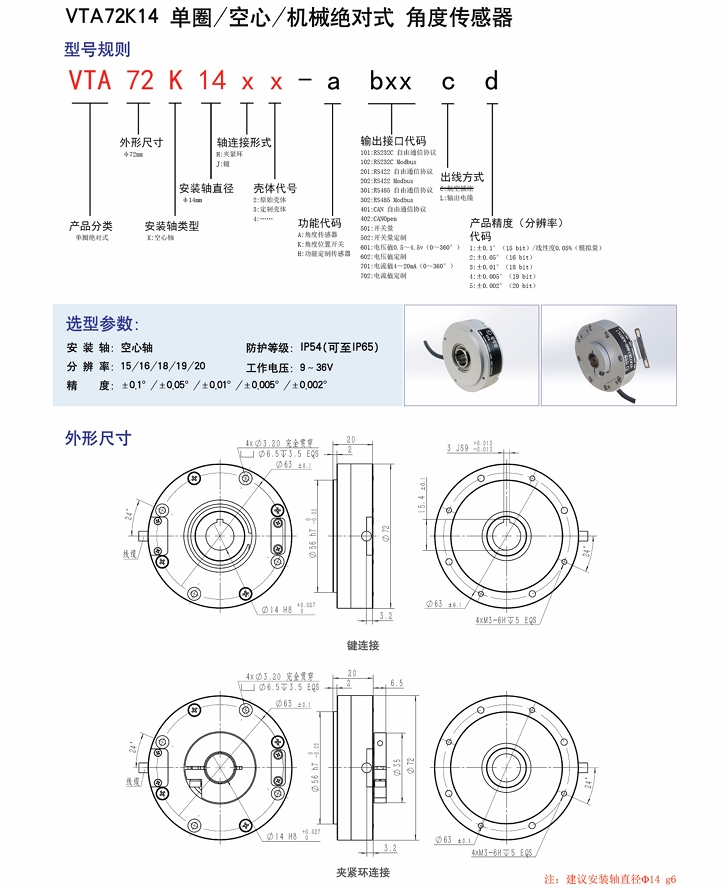

型号规则

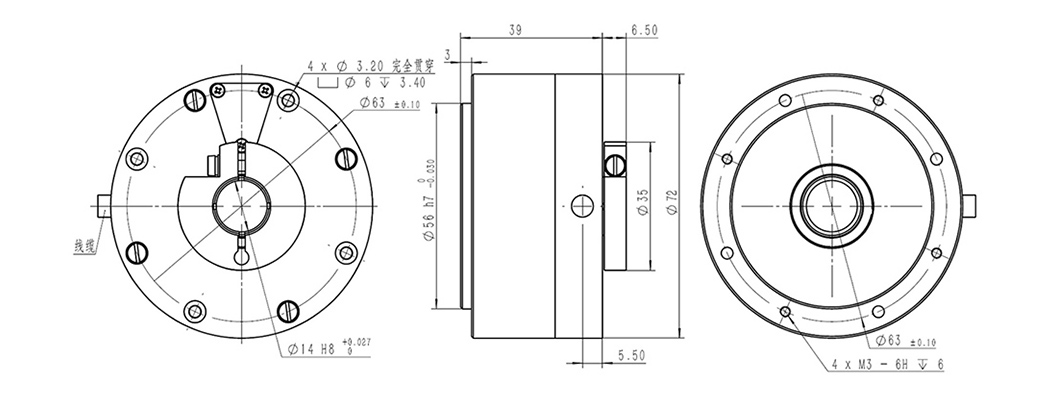

外形尺寸图+说明书

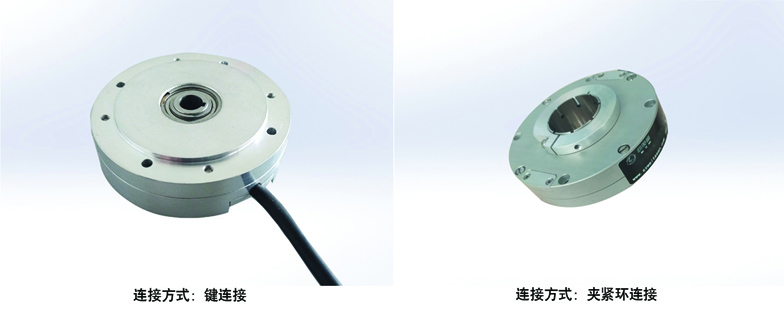

链接方式：键

链接方式：夹紧环

■ 测量范围：4/6/8/10/50/64/80/N圈*(0~360°)；可定制


外观：


● 外形特征：中空式本体同步法兰，硬铝合金外壳密封双轴承结构。
● 转轴形式：同心轴通孔，夹紧环/键两种连接方式（2选1）。
● 安装方式：本体通孔螺丝紧固或加装安装支架紧固。
● 外壳颜色：黑色或其它定制颜色。
● 表面处理：喷砂氧化或喷漆。
● 出线方式：1m黑色屏蔽电缆。

特点：


● 自主“磁阵列检测”技术，输出线性优异。
● 绝对角度输出， 即读即用，无累积误差。
● 非接触式测量，避免了使用过程中的磨损，使用寿命长，免维护。
● 串行通信，可实现多种通信协议，方便连接各种上位机设备。
● 宽工作电压，低消耗电流。
● 零位可设定，安装方便，无需找零。

● 2路可编程开关输出信号，能轻松实现行程限位及安全保护功能。
