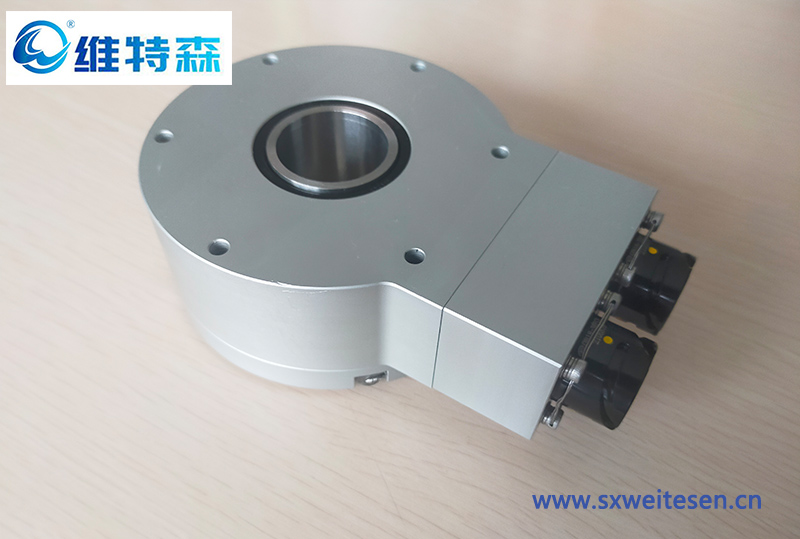

双输出空心角度传感器VTM100K30

型 号:单圈空心角度传感器VTM100K30

类 型:绝对值传感器、空心角度传感器、角度传感器、中空传感器、空心编码器

外径:100mm

内径:30mm

安装轴类型:空心

产品特点:异形、冗余双输出设计

分辨率:15bit/16bit/18bit/19bit/20bit

精度±0.1°/±0.05°/±0.01°/±0.005°/±0.002°

工作电压:9∽36V

接线方式:输出电缆

通讯接口:RS232C、RS422、RS485、CAN、单电零位单路开关量、单电零位多路开关量、多电零位多路开关量

最高转速:100r/min

防护等级:最高至IP67

工作温度:-45℃~+70℃

代理品牌:维特森

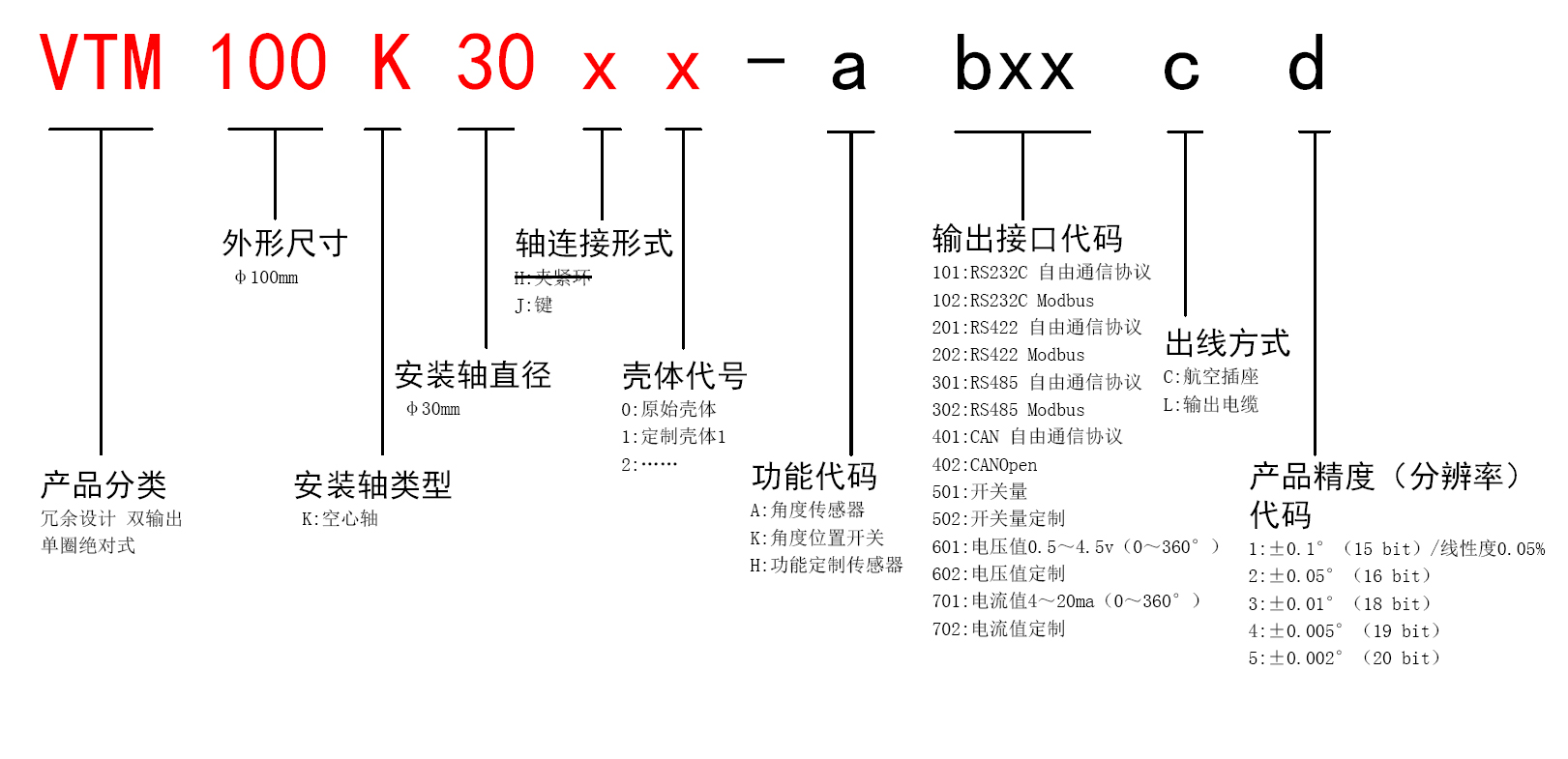

型号规则

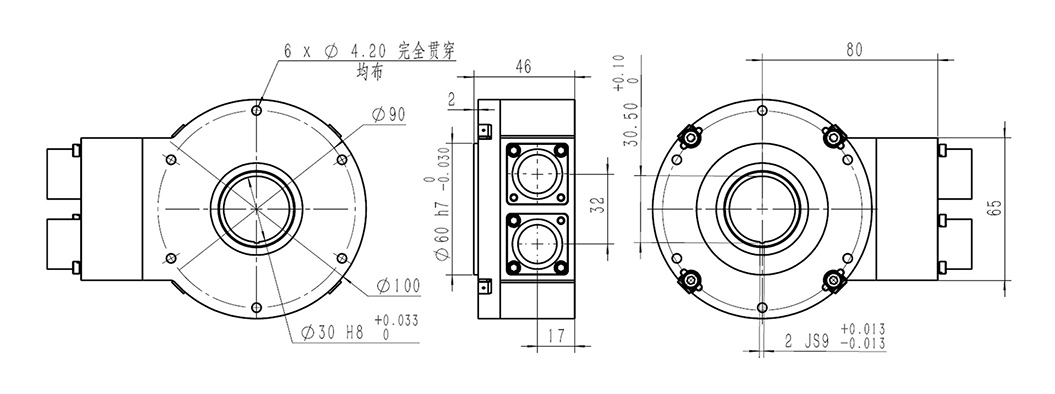

外形尺寸图+说明书

链接方式:键


 测量范围: 1圈*(0~360°);可定制


外观:


● 外形特征:异形、中空式本体同步法兰,硬铝合金外壳密封双轴承结构。
● 转轴形式:同心轴通孔,键连接。
● 安装方式:本体通孔螺丝紧固或加装安装支架紧固。
● 外壳颜色:黑色或其它定制颜色。
● 表面处理:喷砂氧化或喷漆。
● 出线方式:1m黑色8芯屏蔽电缆。


特点:


● 自主“磁阵列检测”技术(专利号:ZL201721106163.3),输出线性优异。
● 绝对角度输出, 即读即用,无累积误差。
● 非接触式测量,避免了使用过程中的磨损,使用寿命长,免维护。
● 串行通信,可实现多种通信协议,方便连接各种上位机设备。
● 宽工作电压,低消耗电流。
● 零位可设定,安装方便,无需找零。

● 2路可编程开关输出信号,能轻松实现行程限位及安全保护功能。

 异形、双输出冗余设计
