LK267系列导轨式电路板锁紧器(新款)


点击下载:LK267锁紧器资料

点击进入 LK267锁紧器淘宝主页

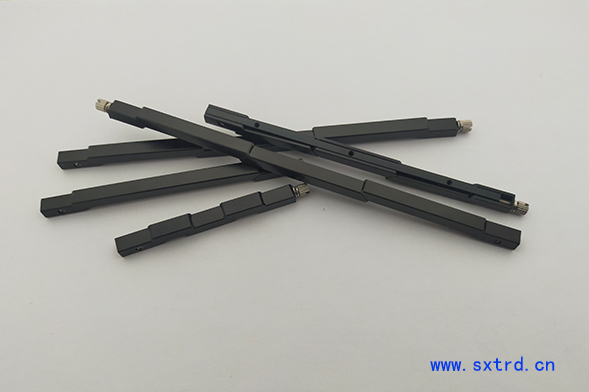

LK267系列导轨式电路板锁紧器(一体化设计、超长度、高导热性)


简介:

本产品是在原有LK26系列锁紧器基础上设计改进而来,导轨材质采用7075-T6不锈钢,相比之前的导轨材质6063-T6不锈钢,硬度更高,有了较高的强度,更高的可靠性,最大锁紧高度为6.3mm,完全可以替代CALMARK同规格电路板锁紧器产品

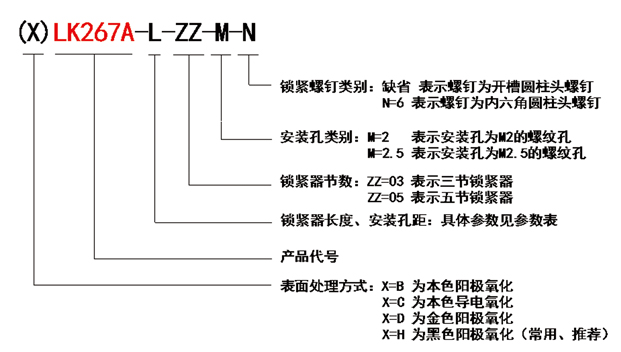

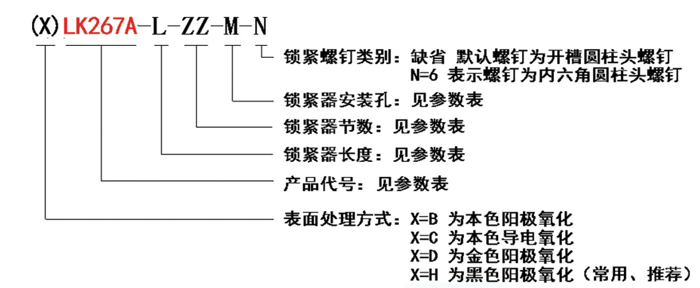

LK267系列五节锁紧器选型规则





选型示例:例如DLK267-3.8E-03-2-6

D”表示金色阳极氧化表面处理

LK267”表示267系列锁紧器产品

3.8E表示总长度为3.8英寸

03”表示3节锁紧器产品

2”表示M2标准螺纹安装孔

6”表示内六角圆柱头螺钉



上述型号锁紧器配套加固板型号

DLK267PT-115-03-2 (三节、五节配套安装板通用)

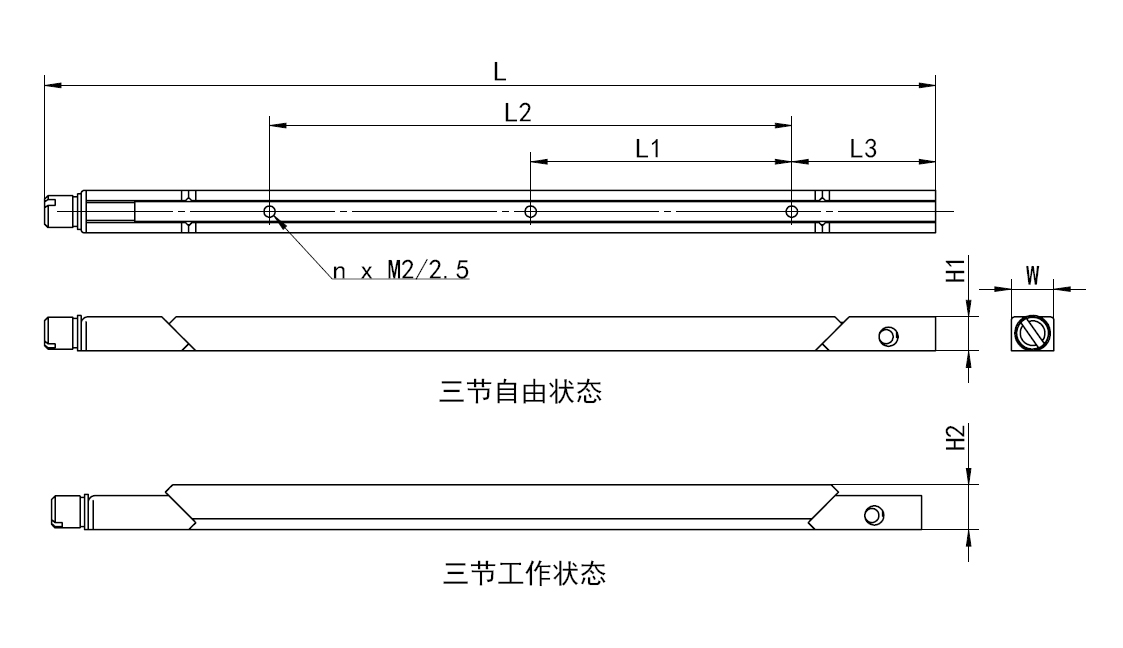

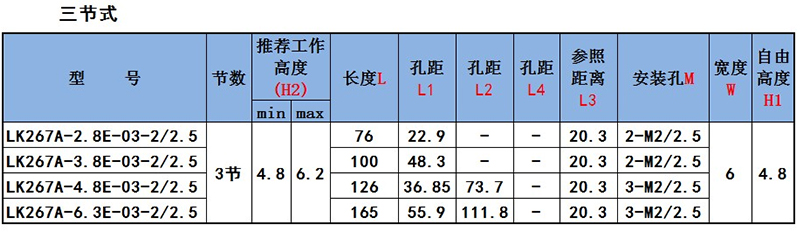

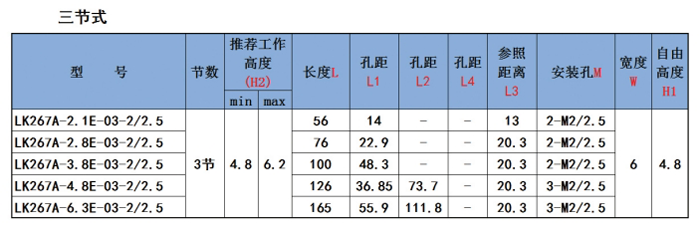

三节导轨式电路板锁紧器

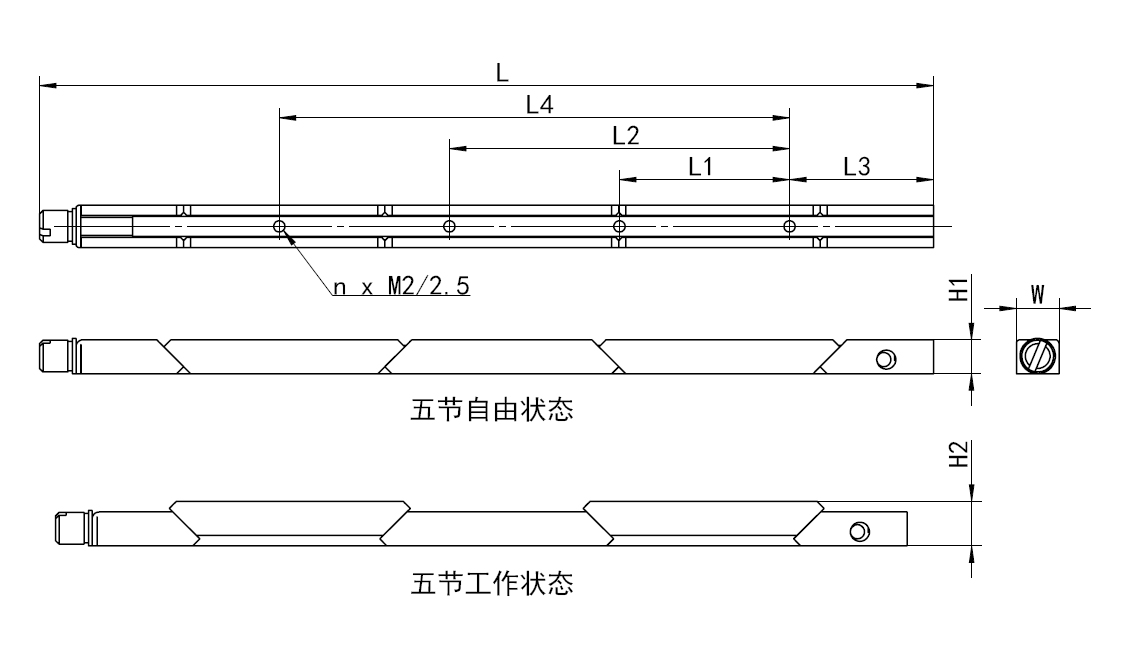

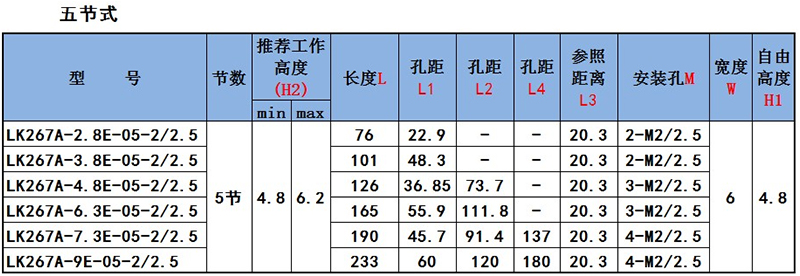

五节导轨式电路板锁紧器



性能参数


● 主螺杆推荐扭矩:1NM

● 安装孔推荐扭矩:0.3NM

● 单只重量约为:长度(L,x系数(0.1g


特点


● 提供最大的均匀夹持力

● 导热性高、重量轻

● 一体化设计,尾楔无卡滞

● 尺寸超长,安装高低更小

● 可定制,交货周期短

注:

1)LX267系列五节锁紧器锁紧高度不低于6.3mm;

(2)尾部铆钉与弹性圆柱销通用

(3)安装孔等尺寸,在结构允许的情况下,可按客户要求进行非标定制,

(4)如有需求,请咨询在线客服或销售热线
